全球第一个“二维-硅基混合架构”芯片诞生了

万有引力定律、牛顿运动定律，你肯定都听说过。

那你知道，计算机的摩尔定律吗？

最近，中国的科学家研制了一项新发明，帮助人类解决了一个大难题。

1

预言

60年前，美国科学家戈登·摩尔，提出一个神奇的“预言”。

他发现：集成电路上可容纳的晶体管，数量会越来越多，大约每2年就会翻一倍。

晶体管变多了，芯片的性能也会随之提升。

以前，手机只能同时运行一两个功能。现在，同时在手机上看视频、处理文档，也不用担心卡顿。

更厉害的是，芯片的成本也会随之降低。这样，咱们才能用上又好又便宜的电子产品。

这个“预言”，被称为摩尔定律。

过去几十年，这个定律一直在推动芯片的进步。

但最近几年，科学家们却犯了难。

原来，为了多放晶体管，只能不断缩小它的体积，现在已经小到和原子差不多大了。再继续缩小，电流就会“乱跑”，芯片还会变得滚烫，没法正常工作。

难道，芯片的“成长之路”要到头了？

2

新材料

别担心！

科学家们早就开始给芯片找“新帮手”了。

他们发现了一种超神奇的材料——二维材料。

这种材料非常薄，透过显微镜也很难看清——只有1-3个原子那么厚。

用它做芯片，电子可以在上面跑得飞快，能让运算速度直接“起飞”。

而且，这种材料只有长和宽两个维度，不需要考虑厚度，也就大幅减少芯片发热的问题。

中国的科学家们，用这种材料做出了一个二维闪存原型器件——“破晓”。

它有多快？

每秒能完成25亿次操作！这比咱们现在手机里的主流芯片，快了整整100万倍！

3

强强联手

可问题又来了。

现在，全球的芯片生产工艺，使用的仍然是成熟的硅基材料，比如硅晶片。

想全面更换成二维材料，还很难。

要是让“破晓”和硅基材料合作，岂不是能强强联手，各展所长？

中国的科学家继续想出了好办法！

他们发明了一种巧妙的“连接术”，把“破晓”和硅基材料贴合在一起，又互相独立。

电子能通过像小隧道一样的微米级通孔，在两者之间自由穿梭，就像两个好朋友手拉手一起干活。

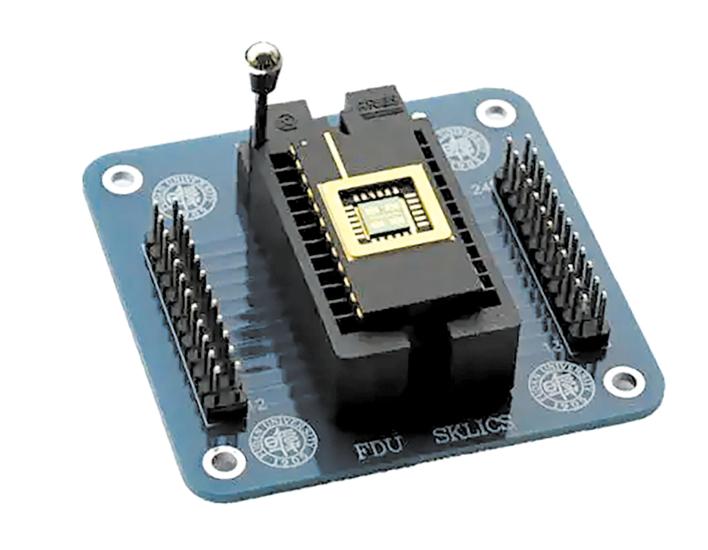

就这样，全球第一个“二维-硅基混合架构”芯片诞生了！

它，不仅比传统芯片快了很多倍，还能在更短的时间内批量生产和应用，到时候，我们就能用上更快、更好的电子产品了。

中国的科学家用自己的智慧，给芯片产业开辟了新道路，真令人骄傲！
