为了突破AI计算性能的天花板，NVIDIA竟打算把GPU“塞进”高带宽内存（HBM）里！根据韩媒《ETNews》报道，NVIDIA与Meta、三星电子、SK海力士等科技大厂，正研究将GPU核心内置在下一代HBM的技术方案，试图打造更高效、节能的AI芯片架构。

根据报道，这项技术的核心目标，是打破传统处理器与内存分离的限制，让运算与存储能在一个模块中完成，缩短数据传输距离、降低延迟与功耗。具体来说，是把GPU核心直接植入HBM的基底裸晶（Base Die）中，让HBM不再只是内存，而成为具备运算能力的组件。

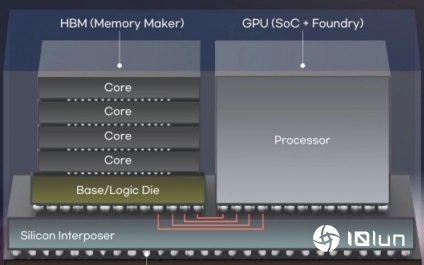

目前市面上的HBM主要靠堆栈多层DRAM芯片来提升带宽与容量，最底层的基底裸晶主要负责内存与主处理器、其他模块之间的通信。而预计明年量产的HBM4已计划将控制器内置于基底裸晶，这次传出NVIDIA的方案，则是在此基础上更进一步，尝试将部分GPU核心直接集成进去，代表内存模块本身也能进行运算，实现所谓的“存内计算”（In-Memory Computing）。

这样的技术若能实现，不仅能减少数据来回主GPU的传输瓶颈，也可分散运算负载、降低整体功耗，是目前AI芯片设计面临瓶颈下的潜在解决方案。

不过这样的设计也面临不少技术难关。首先，HBM基底裸晶的体积本就有限，能塞入GPU核心的空间极为有限；再者，GPU属于高功耗单元，若直接植入HBM会产生相当热量，如何处理供电与散热，将是这项技术是否能商用化的关键。

NVIDIA与Meta虽然已经与三星、SK海力士展开合作洽谈，但目前仍在研究阶段，距离实际应用还有一段路要走。
